在定义或编辑全局变量设备时，除能够为全局变量设备配置简单的变量以外，还可以配置用户定义的结构。这些结构可以是单级，也可以是多级复杂的结构。
配置全局变量设备的结构后，即可配置变量以使用该结构作为数据类型。
按照以下步骤配置全局变量设备的结构。
这些步骤使用之前的配置变量部分中所用的示例保存 AcmeProducts_Global_Variables 设备。
- 如果要编辑之前定义的全局变量设备，需要确保该全局变量设备已停止。
- 在 Devices（设备）选项卡中，选择相应的全局变量设备，然后选择 Edit（编辑）。

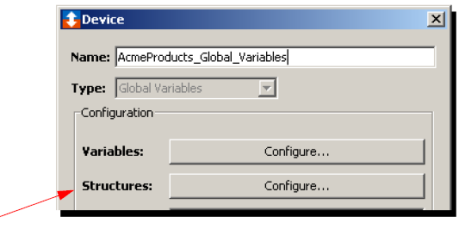

随即显示 Device（设备）窗口。
- 在 Structures（结构）旁，选择 Configure（配置）。

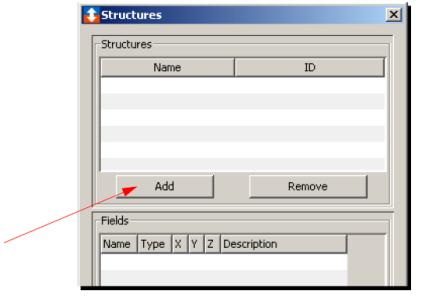

随即显示 Structures（结构）窗口。
- 选择 Add（添加）。
随时显示一个窗口，从中键入结构的名称。
- 键入名称（此例中为 StructureA），然后选择 OK（确定）。

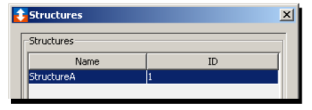

名称随机添加至 Structures（结构）窗口中。
下一步是定义结构内的字段。 - 从 Structures（结构）窗口底部的 Fields（字段）中，选择 Add（添加）。

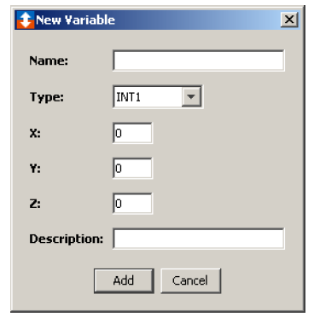

随即显示新变量窗口。
该窗口与定义简单变量时相同；但是，现在将创建作为父结构的成员的变量字段。 - 键入变量的名称，然后使用 Type（类型）向下箭头选择变量代表的数据类型。此例中将创建以下四个字段：
变量名称
类型
ExVar1
INT2
ExVar2
INT4
ExVar3
FLOAT4
ExVar4
字符串，长度 8
- 对于创建的每个字段，选择 Add（添加）。

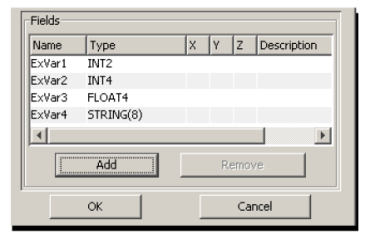

在此例中，Structures（结构）窗口的已完成 Fields（字段）部分将显示如下：
- 在结构中配置所需的变量字段后，选择 OK（确定）。
随即再次显示 Device（设备）窗口。 - 选择 Save（保存）以保存全局变量设备的定义。
现在已经配置了一种结构（带有四个变量），您可以配置使用该结构作为其数据类型的变量。参见将结构分配为数据类型。
