使用 RSLogix 500 定义 Rockwell PLC5 写入主动提供的消息

以下部分介绍了连接到 SLC 500 的 Rockwell 软件 RSLogix 500 的示例，以及添加阶梯梯级和配置可向 Rockwell 驱动程序发送事件通知的消息指令所需的步骤。

1. 将消息 (MSG) 结构添加到全局标签空间。它可以命名为任何名称。

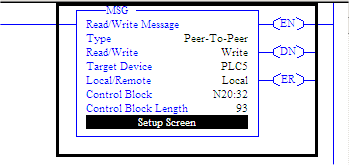

2. 添加阶梯梯级以发送消息指令。

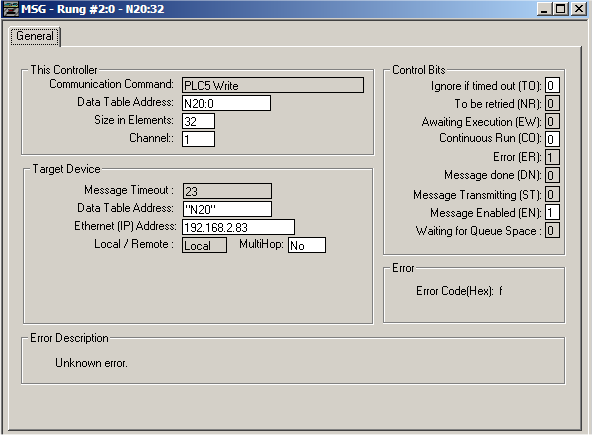

3. 单击'Setup Screen'（设置界面）按钮配置消息指令。您将看到一个类似于下面的对话框。

4. 以下是关于上述配置面板重要参数的一些说明：

   • Communication Command（通信命令）：必须是 PLC5Write。
   • Data Table Address（数据表地址）（此控制器）：标识将在主动提供的消息中发送到节点的开始标签。
   • Size in Elements（元素大小）：要发送的元素数，而不是元素的大小。在上例中，32 个整数（总共 64 个字节）将打包在主动提供的消息中。
   • Data Table Address (Target Device)（数据表地址）（目标设备）：唯一标识每个主动提供的消息的字符串。请注意字符串是如何被括在引号中的，这标识了符号数据表寻址的使用。目前，在发送 PLC5Write 消息时，Rockwell 驱动程序仅支持符号数据表寻址。
   • Ethernet (IP) Address（以太网 (IP) 地址）：将接收主动提供的消息的节点的 IP 地址。

使用 Rockwell 主动提供的消息要求促使触发器执行的逻辑事件的速率与触发器的执行速率同步。换言之，应调整主动提供的消息的速度，以在发送另一条主动消息之前允许触发器完成其执行。
