配置全局变量设备变量

在定义或编辑全局变量设备时，可以配置设备将包含的变量。

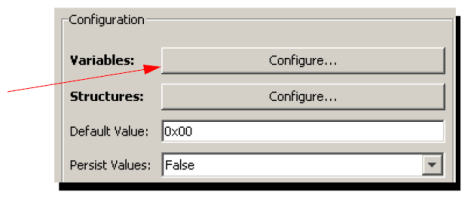

从用于定义或编辑全局变量设备的 Device（设备）窗口中，在 Variables（变量）旁选择 Configure...（配置...）

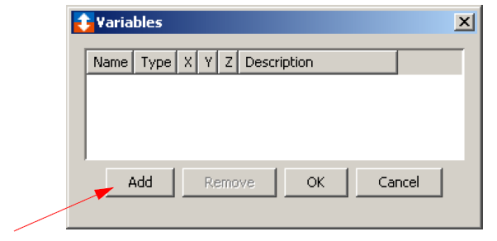

随即显示如下 Variables（变量）窗口。
选择 Add（添加）。

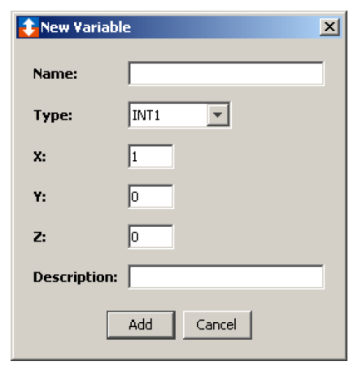

随即显示新变量窗口。
在 Name（名称）框中，键入第一变量的名称。
使用 Type（类型）向下箭头选择变量的数据类型。列出标准数据类型。在此例中，选择 INT4。
X、Y 和 Z 值表示变量的维度。
对于标量或简单变量，将维度值留空
对于数组变量：
- X 为第一维度
- Y 为第二维度
- Z 为第三维度
  例如：

  FirstGVar 为 INT4 的三维数组。其大小为 2 x 2 x 2（或 8 个元素）。
键入变量的可选描述，然后选择 Add（添加）。

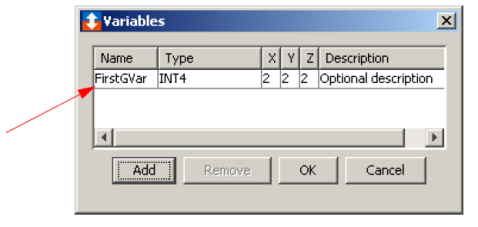

随即再次显示 Variables（变量）窗口，其中包含为第一个变量指定的参数。
重复这些步骤，配置此全局变量设备的任何附加变量。
在此例中，配置两个附加变量，即 INT2 和 FLOAT4。
下面显示了 Variables（变量）窗口，其中包含三个位于设备中的变量。
选择 OK（确定）以保存变量配置。
选择 Save（保存）以保存设备定义。

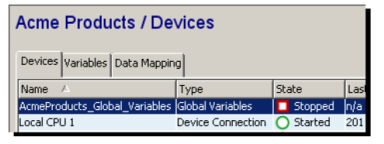

全局变量设备随即添加至 Devices（设备）选项卡。

为了使触发器能够访问这些变量，您必须启动全局变量设备。

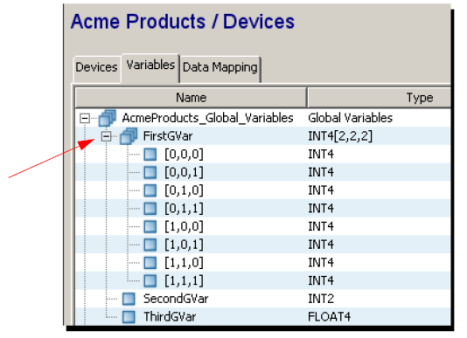

启动设备后，您将在 Variables（变量）选项卡中看到设备及其变量。

请注意，FirstGVar 已展开以显示数组的 8 个元素。

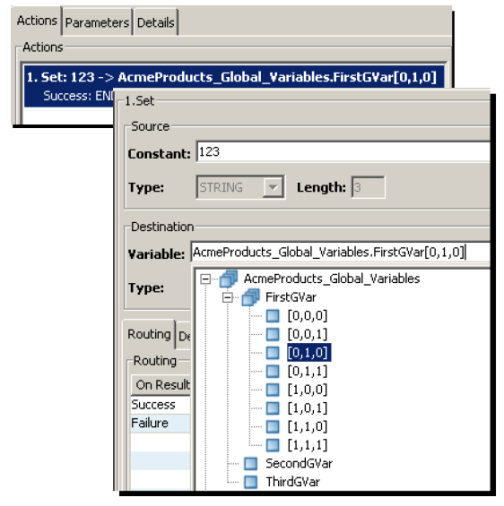

就像任何物理设备变量一样，这些变量可以由触发器访问。下面显示了触发器的局部视图，该触发器将 Set（设置）动作的值 123 分配给之前定义的 FirstGVar 数组变量的元素。
