理解嵌套结构

可嵌套全局变量设备配置的结构。这意味着一种结构可以引用另一种结构。

按照以下步骤配置引用另一种结构的结构。
这些步骤使用之前的配置结构部分中所用的已保存的 AcmeProducts_Global_Variables 设备示例。

1. 如果要编辑之前定义的全局变量设备，需要确保该全局变量设备已停止。

2. 要创建嵌套结构
   在 Devices（设备）选项卡中，选择相应的全局变量设备，然后选择 Edit（编辑）。
   随即显示 Device（设备）窗口。

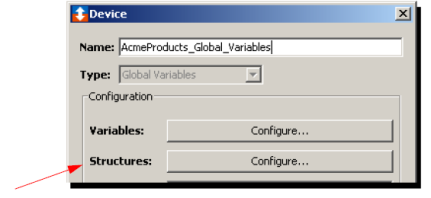

3. 在 Structures（结构）旁，选择 Configure（配置）。
   随即显示 Structures（结构）窗口。

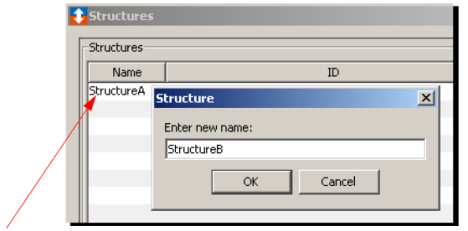

4. 选择 Add（添加），键入新结构的名称（此例中为 StructureB），然后选择 OK（确定）。

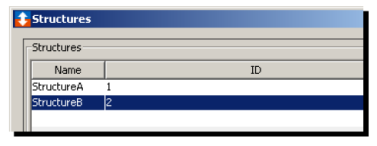

   名称随机添加至 Structures（结构）列表中。


5. 从 Structures（结构）窗口底部的 Fields（字段）中，选择 Add（添加）。

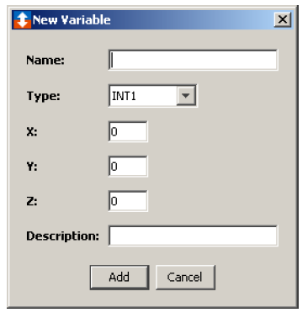

   随即显示 New Variable（新变量）窗口。


6. 键入变量的名称，然后使用 Type（类型）向下箭头选择变量代表的数据类型。在此例中将添加以下三个字段：


   变量名称	类型
   ExVar21	INT2
   ExVar22	INT4
   ExVar23	StructureA


   注意，ExVar23 的数据类型实际上是另一种结构。

7. 对于创建的每个字段，选择 Add（添加）。

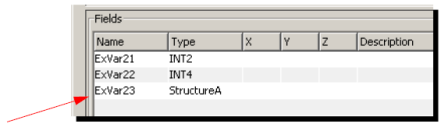

   在此例中，StructureB 的 Structures（结构）窗口中已完成 Fields（字段）部分将显示如下：


8. 选择 OK（确定）以保存变量字段的定义。
   随即再次显示 Device（设备）窗口。

9. 选择 Save（保存）以保存设备的定义。
   完成第二种结构的配置后，即可配置名为 StructureGVar2 的变量，其类型为 StructureB。

10. 要配置此变量，请参阅配置全局变量设备变量；但是，要选择的数据类型将是新结构，即 StructureB。

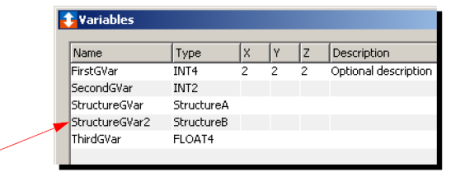

    新变量将显示在 Variables（变量）窗口中，如图所示。

    启动全局变量设备后，该结构在 Variables（变量）选项卡中变为可用。

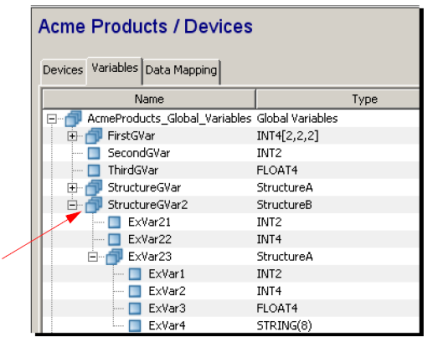

    Variables（变量）选项卡显示了类型为 StructureB 的新变量 StructureGVar2，它由两个标量变量和类型为 StructureA 的变量组成。
